Виконано роботи «під ключ» зі створення автоматизованої системи управління елеватором потужністю 175 тис. т в м.Умань Житомирської області

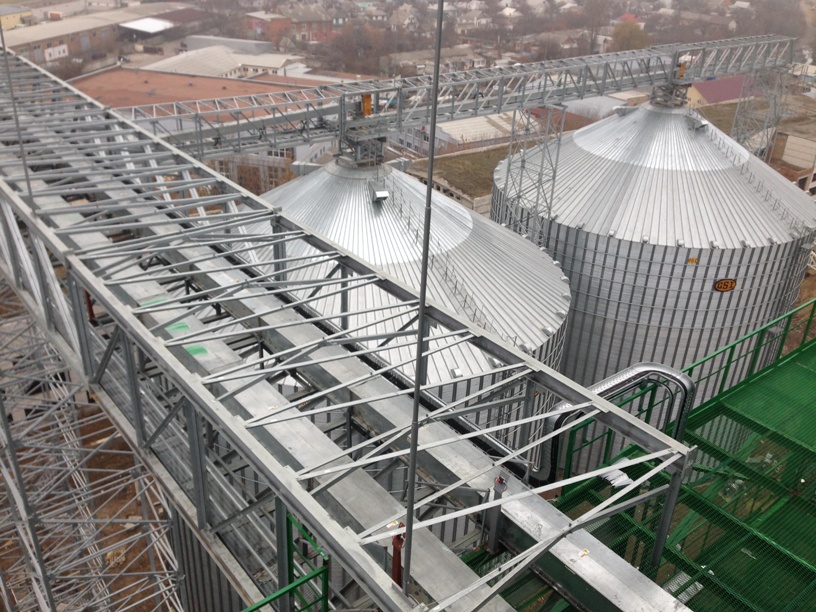

Автоматизована система управління елеваторомАвтоматизована система управління елеваторомАвтоматизована система управління елеватором

Склад виробу

Силове електроустаткування:

  • Щити увідно-розподільчі (ЩВР) – 3шт.;
  • Щити силові (ЩС) -   3 шт.;
  • Шафи аерації силосів об'єкта  (ША) - 10 шт.;
  • Пости місцевого управління  (ПМУ)
  • Шинний міст – 3шт.

Устаткування АСК:

  • Обладнання дистанційного збору данних  АСК_ККЗ;
  • Шафа АСК_ККЗ;
  • Система термометрії силосів (автономна);
  • Засоби диспетчерського і технологічного керування і термометрії.

Устаткування КВПіА:

  • Прилади  і засоби КВПіА (прилади КВПіА, блоки живлення, кросові коробки) для обладнання об'єкта.

Запасні частини і приладдя (ЗІП):

  • Комплект ЗІП устаткування АСК (ЗІП_АСК).

Програмні продукти:

  • Ліцензійне програмне забезпечення (ЛПЗ), 1комплект;
  • Спеціалізоване прикладне  програмне забезпечення транспортної системи АСК_ККЗ (СПЗ) – 2 копії.

Перелік сигналів аварійної сигналізації по технологічних механізмах

Механізм

Аварійний сигнал

Норія

Привід не готовий
Підпір продукту
Швидкість не норма
Схід стрічки
Перевантаження по струму
Аварійний стоп  ПМК

Конвейєрскребковий

Привід не готовий
Підпір продукту
Швидкість не норма
Обрив
Аварійний стоп  ПМК

Конвейєрстрічковий

Привід не готовий
Підпір продукту
Швидкість не норма
Аварійний стоп  ПМК

Засувка електрифікована

Привід не готовий
Аварійний стоп  ПМК

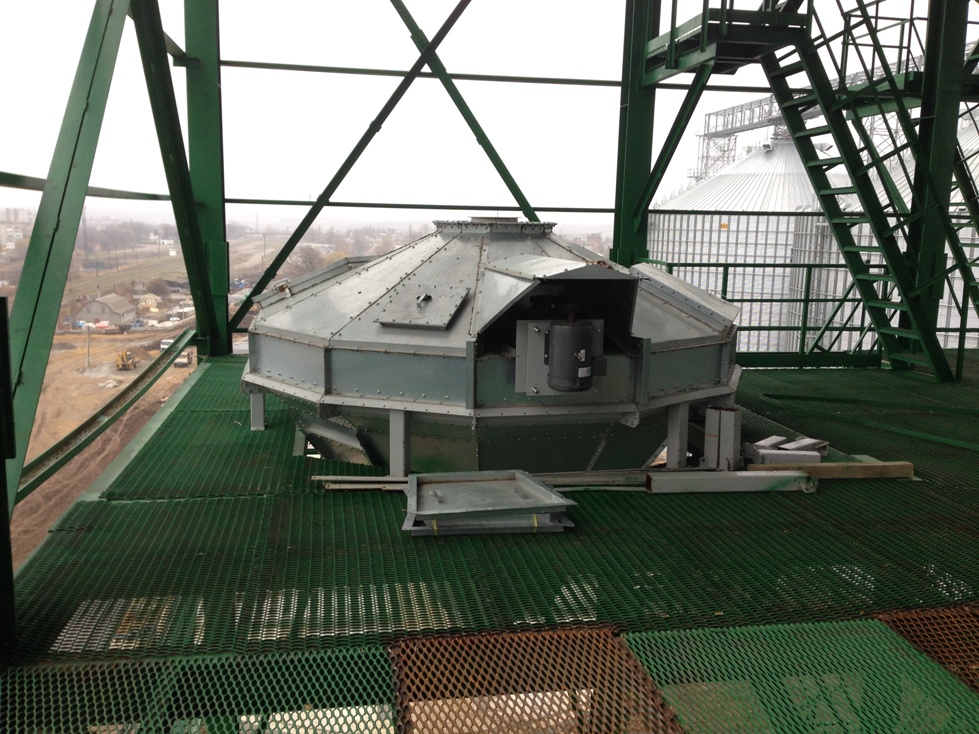

Клапани перекидні, дистриб'ютер

Привід не готовий
Аварійний стоп  ПМК

Вентилятор аспірації

Привід не готовий
Аварійний стоп  ПМК

Шлюзовий затвор циклону

Привід не готовий
Аварійний стоп  ПМК

Вимоги до функції обчислювальних і логічних операцій:

Обчислювальні операції повинні виконуватися згідно формул перерахунку або коефіцієнтів перерахунку і забезпечувати:

  • цифрову фільтрацію сигналів датчиків;
  • розрахунок технологічних параметрів  (швидкості, струму навантаження, температури) за даними датчиків.

Вимоги до функцій діалогового режиму

Діалоговий режим  з оперативно-технологічним персоналом повинен забезпечувати:

  • контроль включення та відключення технологічних механізмів об'єкту;
  • вибір режимів роботи;
  • корегування уставок контрольованих параметрів ТП_ККЗ;
  • реєстрацію дій персоналу з керуванняТП_ККЗ;
  • відображення ТП_ККЗ в реальному масштабі часу;
  • сигналізацію про передаварійні ситуації;
  • виклик екранних форм (мнемосхем) на вимогу оператора-технолога.

Вимоги до екранів основної технології

У виробі мають бути реалізовані екранні форми, що забезпечують виконання  функцій:

  • загальної схеми ТП_ККЗ;
  • окремих частин ТП_ККЗ;
  • відображення архівної інформації;
  • діагностики мікропроцесорних засобів.

Екранні форми повинні містити графічну і символьну інформацію у вигляді мнемосхем технологічного процесу (механізми і датчики), а також віртуальні командні кнопки керування екранними формами.

Розшифрування умовних позначень мнемосхем і гамми кольорів повідомлень має бути представлено  на окремій екранній формі.

Кольори значків графічних зображень механізмів повинні визначати його стан :

  • контур механізму – чорний колір;
  • механізм ввімкнений – зафарбування зеленим кольором;
  • механізм вимкнений – зафарбування сірим або помаранчевим кольором;
  • механізм несправний  - блінкірування.

Числові значення контрольованих технологічних параметрів повинні відображуватися на графічних зображеннях датчиків, які розташовані поряд з елементами мнемосхеми.

Одиниці виміру параметрів повинні відповідати фізичній величині, яку вимірює датчик:

  • струм  (А);
  • швидкість (%).

Розрядність параметрів, які відображуються, повинна залежати від вимірюваної фізичної величини

  • струм  – ціле число з округленням до найближчого цілого;
  • швидкість – ціле число.

Граничні значення струму повинні позначатись зміною кольору вікна відображення струму.

Час оновлення інформації на екрані повинен складати 0,5 секунди.

Дискретність реєстрації параметра в архіві має дорівнювати 1 секунди.

Глибина архіву повинна складати  10 діб.

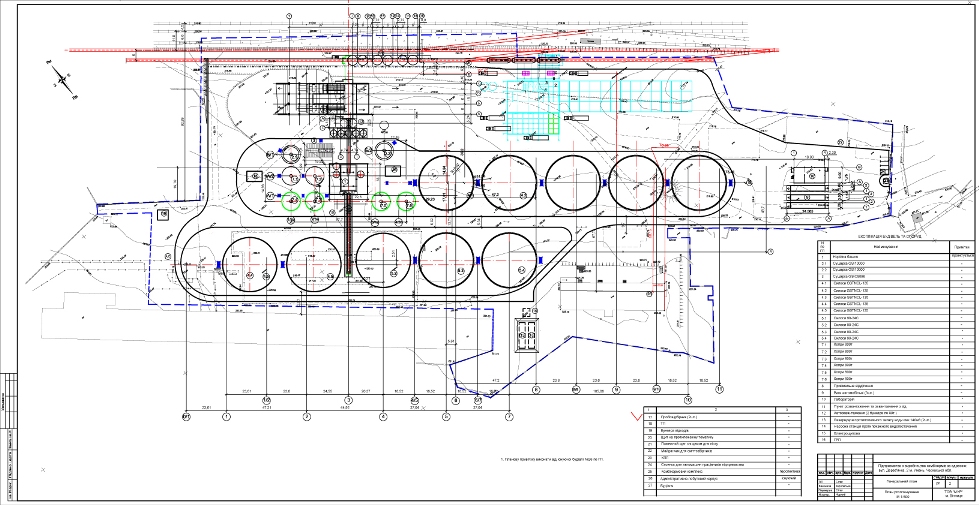

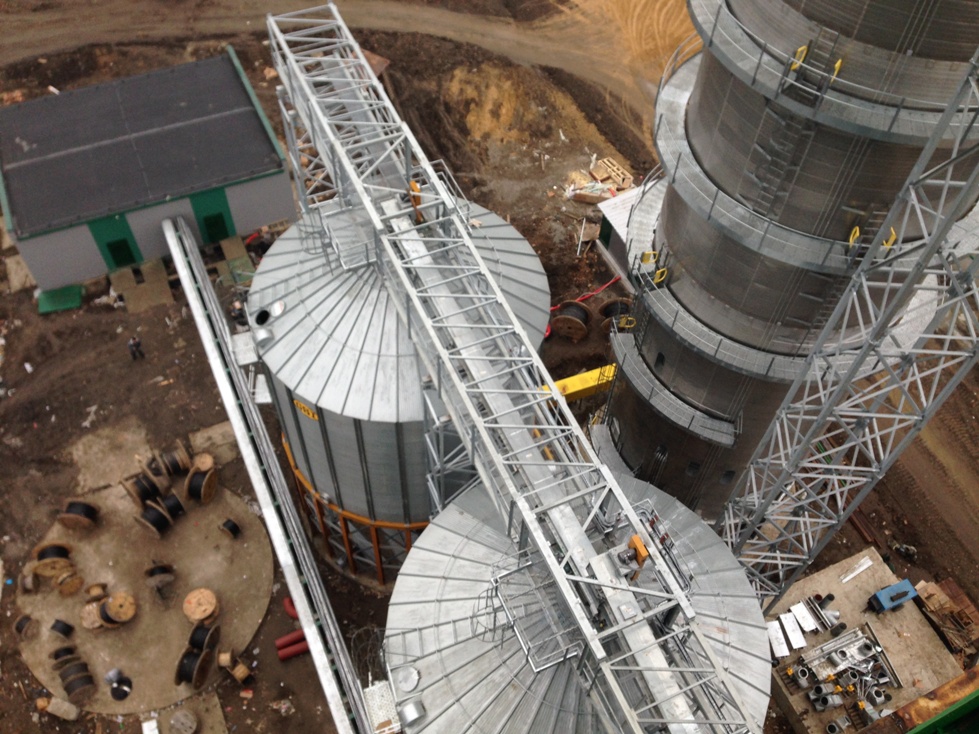

Генеральний план елеваторного комплексу

Генеральный план элеваторного комплекса

Застосовується обладнання:

Комплектація АСУ ТП: обладнання Schneider Electric.
