Компанією «Призма Електрик» виконана поставка щитової РУ-0,4 кВ з системою компенсації реактивної потужності, а також цехових щитів ГРЩ і ряду розподільних шаф для власних потреб цехів на кондитерську фабрику «АВК», м. Дніпропетровськ.

Компанія «АВК» проводить повну модернізацію виробничих потужностей кондитерської фабрики з установкою нового технологічного обладнання, що в свою чергу вимагає організації нової високотехнологічної системи розподілу електроенергії. В рамках проекту фахівцями електрощитового заводу «Призма Електрик» виконані дві черги поставки електрообладнання.

До складу поставки першої черги увійшла щитова РУ-0,4 кВ на номінальний струм 4000А з системою компенсації реактивної потужності АСКРМ, що забезпечує енергозбереження споживаної електроенергії. Додатково поставлені цехові щити ГРЩ – головний розподільний щит цеху. Загальний обсяг поставки склав 30 панелей: підстанція – 18 панелей, 4 щитових ГРЩ по 3 панелі кожна.

Зв’язок розподільного пристрою РУ-0,4 кВ і цехових силових щитів здійснена за допомогою шинопровода ЕАЕ – модульної системи, призначеної для передачі великої потужності на великі відстані. Конструкція шинопровода герметична і малогабаритна, дозволяє організувати розподіл електрики по трасі складної конфігурації.

У ході другої черги поставки інженерним центром «Призма Електрик» розроблений робочий проект і виконана проектно-конструкторська документація, виготовлені дві щитових РУ-0,4 кВ номіналом 3200А, два цехових ГРЩ номіналом 3200А і ряд розподільних шаф для власних потреб цеху.

Застосовується устаткування:

Силове та комутаційне обладнання: LS Industrial Systems.
Шінопроводние системи: ЕАЕ.

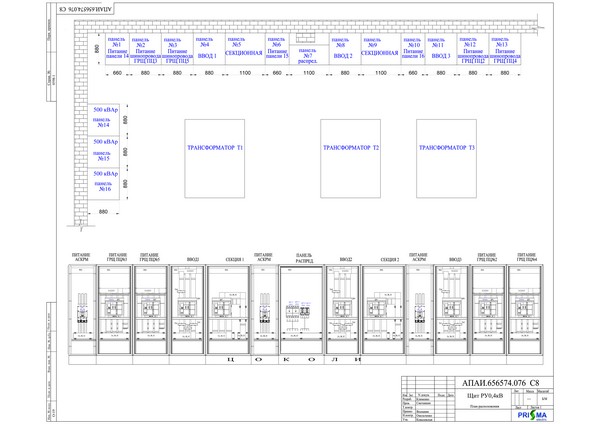

Щит РУ-0,4 кВ. План розташування

Траса шинопровода
